电磁流量计安装使用注意事项

• 2017-11-22
• 字号 ^{+ -}

　　电磁流量计，是很多涉及到自动化行业，经常涉及到的仪表。流量计除了满足现场的使用参数外，现场安装也是至关重要的，本文简单分析下电磁流量计的安装事项，附上典型的现场错误安装。

　　案例一：流量数值波动大

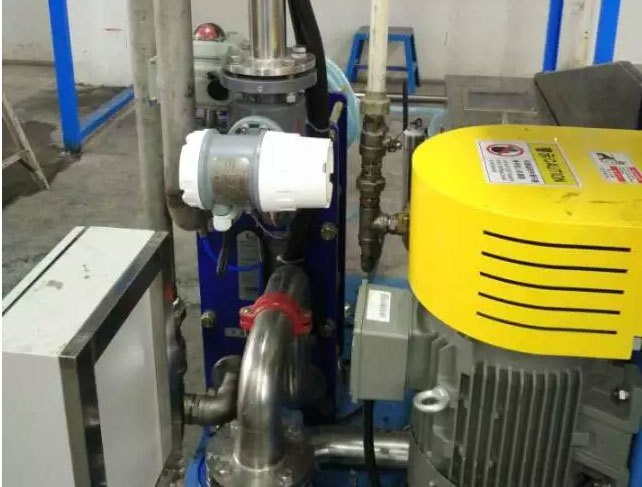

　　某现场，客户的电磁流量计数值一直跳动

　　案例分析：

　　现场存在着泵，而泵又紧挨着流量计。流体在经过流量计的时候。流体是处于紊流状态(也就是水打漩涡)，这时候对于流量计测量，存在着较大干扰，所以现场流量计数值经常发生跳动，根本稳定不下来。

　　解决方法：

　　安装远离泵，至少5倍以上口径的直管段距离，保证流体稳定。

　　类似还有安装在阀门附近的案例，也是需要远离阀门5倍以上口径的直管段距离

　　案例二：流量始终测不准

　　某客户现场，流量测量始终不准，有时候还会出现空管报警(FGP)和下限报警(FQL)。

　　案例分析：

　　从上图看到，我们管道只有半管子水不到，那么也就是说电磁流量计根本就没有满管。流量计在没有满管的情况下，会显示空管报警以及下限报警的情况，所测量的数值偏差大。

　　解决方法：

　　后面流量计出口，可以进行缩径，安装一段管道延长，让液体充满整个管道。
