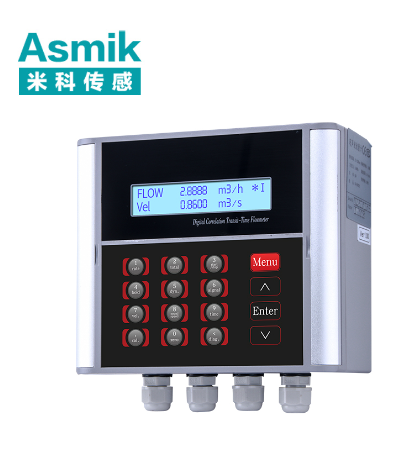

外贴式超声波流量计
- 字号 + -
在流量测量领域，外贴式超声波流量计因其非侵入式测量、安装简便、维护成本低等特点，被广泛应用于各种工业和商业环境中。然而，为了确保外贴式超声波流量计能够准确、稳定地工作，其安装过程必须严格遵循一定的要求。本文将从多个方面详细介绍外贴式超声波流量计的安装要求。
一、安装前的准备工作
在安装外贴式超声波流量计之前，需要做好充分的准备工作。首先，要仔细阅读并理解流量计的说明书和安装指南，确保对流量计的工作原理、性能参数、安装要求等有全面的了解。其次，要对安装环境进行评估，确保安装位置符合流量计的使用要求，如管道材质、管径、壁厚、工作压力、温度等。最后，要准备好所需的安装工具和材料，如螺丝刀、扳手、耦合剂、传感器固定带等。
二、安装位置的选择
外贴式超声波流量计的安装位置对其测量精度和稳定性有重要影响。在选择安装位置时，应注意以下几点：
- 管道应处于非工作状态：在安装超声波流量计之前，应确保管道处于非工作状态，避免流体流动对安装过程造成干扰。
- 直管段要求：上下游应保证有必要的直管段，上游直管段最少10D（D为管道直径），下游直管段至少为5D。直管段可以确保流体流动的稳定性和测量的准确性。
- 避免阻力构件：安装位置应避开弯头、阀门、变径处等阻力构件，以减少流体扰动对测量的影响。
- 管道材质和壁厚：应确保管道材质和壁厚符合流量计的使用要求。不同材质和壁厚的管道对超声波的传播速度和衰减程度不同，可能影响测量精度。
三、传感器的安装
外贴式超声波流量计的传感器是测量流体流量的关键部件，其安装质量直接影响测量精度和稳定性。在安装传感器时，应注意以下几点：
- 传感器规格与管径匹配：应确保所安装的传感器规格与所测管径一致，避免尺寸不匹配导致的测量误差。
- 安装角度和方向：传感器应安装在水平方向45°的范围内，以确保换能器声波表面不受颗粒或空气干扰。同时，传感器的安装方向应与流体流动方向一致，以提高测量精度。
- 清洁管道表面：在安装传感器之前，应使用角磨机或粗砂纸等工具清洁管道表面，去除锈迹、油漆或防锈层等杂质，露出管道金属本质。这有助于提高传感器与管道之间的耦合效果，减少测量误差。
- 选择合适的耦合剂：在传感器与管道之间应涂抹适量的耦合剂，以提高声波的传播效率。耦合剂的选择应根据管道材质、温度、压力等因素进行综合考虑。
- 固定传感器：安装完传感器后，应使用夹具（如不锈钢带）将传感器固定在管道上，确保传感器与管道之间紧密贴合，避免产生间隙或松动。
四、接线与调试
在完成传感器的安装后，需要进行接线和调试工作。在接线时，应严格按照说明书中的接线图进行连接，确保电源、传感器、输出信号等线路正确无误。在调试时，应按照说明书中的步骤进行参数设置和校准，确保流量计能够准确测量流体流量。同时，还需要对流量计进行性能测试和稳定性测试，以确保其在实际应用中能够稳定、可靠地工作。
五、注意事项
在安装和使用外贴式超声波流量计时，还需要注意以下几点：
- 避免强磁场干扰：流量计应远离强磁场源，如电机、变压器等，以免磁场干扰影响测量精度。
- 定期维护：定期对流量计进行清洁、检查和校准，确保其处于良好的工作状态。
- 遵守安全规定：在安装和使用过程中，应遵守相关的安全规定和操作规程，确保人员和设备的安全。
总之，外贴式超声波流量计的安装过程需要严格遵循一定的要求。通过选择合适的安装位置、正确安装传感器、合理接线和调试以及注意相关事项，可以确保流量计能够准确、稳定地工作，为工业和商业环境中的流量测量提供可靠的支持。
